Введение

Правильная установка кабельных лотков из проволочной сетки имеет решающее значение для безопасности, производительности и долговечности. Правильно установленная система лотков обеспечивает правильную поддержку кабелей, поддержание вентиляции и сохранение доступности инфраструктуры для будущих модификаций.

Но установка – это не просто сборка деталей-, она требует планирования, правильных инструментов и внимания к деталям. Ошибки могут стоить дорого не только с финансовой точки зрения, но и с точки зрения времени, безопасности и долгосрочных-работ.

Это руководство предназначено для монтажников, электриков, начальников объектов и руководителей объектов. Мы проведем вас через весь процесс установки, от планирования до окончательной проверки, и выделим типичные ошибки, которых следует избегать на этом пути.

Инструменты и материалы, которые вам понадобятся

Перед началом соберите все необходимые инструменты и материалы:

Материалы:

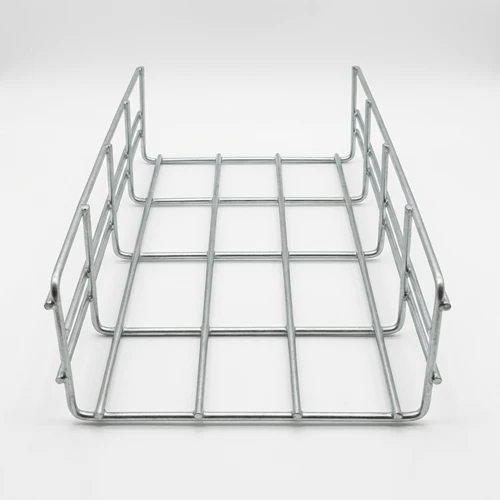

· Секции кабельных лотков из проволочной сетки

·Монтажные кронштейны или подвесные тяги

·Соединители лотков или комплекты для сращивания

·Кабельные стяжки или ремни на липучке.

·Соответствующие настенные/потолочные крепления (анкеры, винты и т. д.)

Инструменты:

· Рулетка

·Уровень духа

·Сверла и сверла

·Болторезы или ножовка.

·Напильник (для сглаживания кромок среза)

·Плоскогубцы

·Защитные перчатки

·Маркер или карандаш.

Если все будет готово еще до начала работы, вы сэкономите время и предотвратите перерывы во время установки.

Пошаговое--пошаговое руководство по установке

Шаг 1: спланируйте свой маршрут

Думайте об установке кабельного лотка как о прокладке пути для поезда. Если вы не проложите маршрут должным образом, все быстро пойдет не так.

Перед началом установки тщательно наметьте путь кабеля:

·Определить точки входа и выхода кабелей.

·Учитывайте типы кабелей и ожидаемые нагрузки

·Обратите внимание на потенциальные препятствия (балки, системы отопления, вентиляции и кондиционирования, трубы)

·Определить расположение точек поддержки

·Координация действий с другими специалистами перед установкой

Совет для профессионалов:Используйте чертежи объекта, чтобы заранее проложить маршруты и учесть будущие потребности в расширении и обслуживании. Создание чертежа компоновки экономит время и предотвращает неожиданности во время установки.

Шаг 2. Установите опорные кронштейны

Правильное расстояние между опорами важно для предотвращения провисания и обеспечения несущей способности.

Общие рекомендации:

·Космос поддерживает каждоеот 1,5 до 2 метров(приблизительно 5–6,5 футов) для стандартной установки

·Уменьшите расстояние для более тяжелых грузов или мест с интенсивным-проходимостью.

·Для вертикальной установки рекомендуется монтажный шаг около 400 мм.

·Для горизонтальной установки хорошо подойдет расстояние 250 мм.

·Для потолочной установки допускается расстояние до 1000 мм в зависимости от нагрузки.

Типы опор по поверхности:

Методы установки:

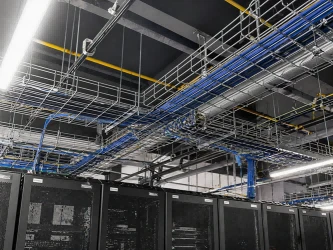

·Потолочный монтаж:Используйте резьбовые стержни с подходящими анкерами.

·Настенный монтаж:Используйте прочные кронштейны, прикрепленные к стойкам или прочным стенам.

·Напольный монтаж:Для приподнятой установки используйте напольные-подставки.

Шаг 3: Вырежьте и подготовьте поднос

Лотки из проволочной сетки легко обрезать по размеру на месте-на месте-это одно из их ключевых преимуществ.

Процесс резки:

1. Тщательно отмерьте необходимую длину.-Отмерьте дважды, отрежьте один раз.

2. Четко обозначьте линию разреза.

3. Используйте болторезы или ножовку, чтобы разрезать стальную проволоку.

4.Важный шаг:Спилите острые края, чтобы предотвратить повреждение кабеля.

5. Если защитное покрытие было повреждено во время резки, нанесите-подкраску, чтобы предотвратить коррозию.

Напоминание о безопасности:Всегда надевайте перчатки при резке и обращении с лотками из проволочной сетки.

Нужен изгиб? Вы можете создать его вручную или использовать готовые фитинги для чистых и профессиональных поворотов. Гибкость проволочной сетки означает, что сложные углы и изменения направления могут быть выполнены на-сайте, не дожидаясь приобретения специальных деталей.

Шаг 4. Закрепите секции лотка

Когда опоры установлены, пришло время установить лоток:

1. Установите секцию лотка на кронштейны.

2. При соединении нескольких секций используйте соединители или комплекты для сращивания.-Некоторые системы оснащены встроенными разъемами, которые легко соединяются друг с другом.

3. Убедитесь, что разделыуровень-неровные лотки не только некрасивы; они создают проблемы при прокладке кабеля и со временем могут вызвать нагрузку на кабели.

4. Закрепите лоток на кронштейнах с помощью соответствующих креплений (болтов с крючками, зажимов и т. д.).

5. Проверьте соосность, прежде чем полностью затягивать все крепления.

Шаг 5: Добавьте аксессуары

В зависимости от требований к установке вам могут потребоваться дополнительные компоненты:

·Разделители лотков:Кабели питания и передачи данных следует хранить отдельно, чтобы избежать электромагнитных помех.

·Обложки:Защищайте кабели от мусора, пыли и физических повреждений в открытых зонах.

·Отводы, стояки и тройники:Для направленных изменений, которые соответствуют фактической архитектуре сайта.

·Комплекты заземления:Обеспечьте правильное заземление в соответствии с электрическими нормами.

·Выпадающие-выпадающие элементы и редукторы:Для перехода к лоткам других размеров или оборудованию

Контрольный список аксессуаров, которые стоит включить:

·Разделители лотков для разделения питания и данных.

· Чехлы для гигиены и безопасности

·Стояки, отводы, тройники для изменения направления

·Комплекты заземления, соответствующие нормам

Шаг 6: Установите кабели

Когда система лотков установлена, пришло время проложить кабели:

1. Аккуратно прокладывайте кабели.-не тянуть и не дергать, так как это может повредить изоляцию.

2. Не перегружайте лоток сверх его номинального веса.

3. Кабели питания и передачи данных следует разделить с помощью перегородок (обязательно для предотвращения помех).

4. Соблюдайте минимальный радиус изгиба-обычно в 8–12 раз больше внешнего диаметра кабеля.

5. Не превышайте коэффициент заполнения 40–50 %, так как переполнение ухудшает вентиляцию и приводит к перегреву.

6. Для закрепления жгутов используйте ремни-липучки или кабельные стяжки.-Избегайте чрезмерного-затягивания.

7. Маркируйте кабели по ходу работы, чтобы облегчить обслуживание в дальнейшем.

Шаг 7: Проверка и тестирование

Прежде чем считать работу выполненной:

·Убедитесь, что все опоры надежно закреплены и правильно расположены.

·Убедитесь, что кабели правильно установлены и не нагружены.

·Подтвердите, что требования к разделению соблюдены (мощность по сравнению с данными)

·Проверьте непрерывность заземления, если применимо.

·Задокументируйте установку для подписания-и дальнейшего использования.

Распространенные ошибки при установке, которых следует избегать

Даже опытные установщики могут попасть в следующие ловушки:

1. Плохое планирование с самого начала

Проблема:Непланирование прокладки кабеля заранее приводит к неудобным изгибам, неравномерному распределению нагрузки и помехам для других служб.

Решение:Используйте чертежи объекта, чтобы заранее проложить маршруты, учесть будущее расширение и скоординировать свои действия с другими специалистами перед установкой.

2. Выбор неправильного типа лотка для окружающей среды

Проблема:Оцинкованная проволочная сетка во влажной среде преждевременно подвергается коррозии. Лоток для легких-нагрузочных работ, предназначенный для тяжелых-работ, выйдет из строя.

Решение:При выборе учитывайте окружающую среду (в помещении, на открытом воздухе, агрессивная среда), грузоподъемность и эстетику.

3. Неправильное расстояние между опорами.

Проблема:Опоры, расположенные слишком далеко друг от друга, приводят к провисанию лотков и недостаточной поддержке кабелей.

Решение:Следуйте рекомендациям производителя-обычно каждые 1,5–2 метра-и делайте поправку на более тяжелые нагрузки.

4. Перегрузка лотка

Проблема:Превышение номинального веса лотка ставит под угрозу безопасность и производительность.

Решение:Перед установкой рассчитайте общий вес кабеля и оставьте 20–30 % резервной мощности для будущего роста.

5. Игнорирование режущей кромки

Проблема:Необработанные кромки со временем повреждают изоляцию кабеля.

Решение:Всегда подпиливайте острые края после резки и подкрашивайте поврежденное защитное покрытие.

6. Плохое разделение типов кабелей.

Проблема:Совмещение кабелей питания и кабелей передачи данных без надлежащего разделения приводит к возникновению электромагнитных помех.

Решение:Используйте разделительные планки или отдельные лотки для разных типов кабелей.

7. Забвение будущих мощностей

Проблема:При необходимости расширения не остается места для дополнительных кабелей.

Решение:С самого начала выбирайте лотки с запасом 20–30 % емкости.

8. Несоблюдение стандартов и передового опыта

Проблема:Несоблюдение правил ускоряет монтаж, но приводит к неудачным проверкам.

Решение:См. соответствующие стандарты (BS EN 61537, IEC 61537, NEC), следуйте инструкциям производителя и документируйте установку.

Справочная таблица расстояний между опорами

Используйте эту таблицу в качестве общего руководства по расстоянию между опорами:

Примечание:Всегда сверяйтесь с таблицами нагрузки-от конкретного производителя для конкретной модели лотка.

Советы по безопасности при установке кабельного лотка

Безопасность всегда должна быть главным приоритетом:

1.Носите соответствующие СИЗ:Перчатки при резке, защитные очки и каски по мере необходимости.

2.Обеспечьте правильное заземление:Все металлические элементы должны быть соединены так, чтобы обеспечить непрерывный путь с низким-сопротивлением к земле.

3.Следуйте пропорциям заполнения:Заполнение, превышающее 40–50 %, снижает вентиляцию и приводит к перегреву.

4.Соблюдайте радиусы изгиба:Минимальный радиус обычно в 8–12 раз превышает диаметр кабеля.

5.Соответствовать стандартам:NEC, IEC 61537, BS EN 61537 обеспечивают соблюдение требований безопасности.

Часто задаваемые вопросы об установке кабельного лотка из проволочной сетки

В: Нужны ли мне специальные крепления для разных поверхностей?

A:Да. Используйте потолочные анкеры для бетона, крепления для полостей для гипсокартона и шурупы для кирпичной кладки или блочных стен.

Вопрос: Могу ли я использовать кабели питания и передачи данных в одном лотке?

A:Можно, но это не лучшая практика. Во избежание электромагнитных помех используйте разделительные планки или отдельные лотки.

Вопрос: Как лучше всего разрезать лотки из проволочной сетки?

A:Используйте болторезы или ножовку. После этого обязательно подпилите острые концы-и наденьте перчатки!

Вопрос: На каком расстоянии друг от друга следует располагать опоры?

A:Обычно каждые 1,5–2 метра, но проверьте вес и нагрузку вашего лотка. Более тяжелые грузы требуют более близкого расстояния.

Вопрос: Могу ли я подвесить подносы к потолку?

A:Абсолютно. Используйте резьбовые стержни с подходящими анкерами. Он отлично подходит для удержания кабелей над полом в узких местах или местах с-интенсивным движением транспорта.

Вопрос: В чем разница между лотками из проволочной сетки и лотками со сплошным-дном?

A:Лотки из проволочной сетки легче, их легче резать и они идеально подходят для прокладки кабелей для передачи данных. Лотки со сплошным-дном лучше подходят для тяжелых силовых кабелей или для условий, требующих большей защиты.

Вопрос: Всегда ли необходимы крышки кабельных лотков?

A:Не всегда, но их настоятельно рекомендуется использовать в средах, подверженных запылению, попаданию воды или физическим повреждениям.

Вопрос: Как узнать, какой размер кабельного лотка мне нужен?

A:Рассчитайте площадь поперечного-сечения всех кабелей, а затем добавьте примерно 25–30 % дополнительного пространства для будущей-защиты.

Вопрос: Могу ли я смешивать нержавеющую сталь с оцинкованными компонентами?

A:Не рекомендуется. Различные металлы могут вызвать гальваническую коррозию-прилипание одного материала на протяжении всей установки.

Почему стоит выбрать Vichnet для вашей установки

В Vichnet мы не просто производим высококачественные-кабельные лотки из проволочной сетки-, мы поддерживаем вашу установку на каждом этапе пути.

Наши обязательства перед установщиками

1. Подробная документация по установке
Каждый продукт Vichnet поставляется с подробными руководствами по установке, таблицами нагрузок и техническими характеристиками, обеспечивающими правильную установку.

2. Техническая поддержка
Наша команда инженеров готова ответить на вопросы, рассмотреть планы установки и предоставить рекомендации по сложным проектам.

3. Качество, которому можно доверять
Наша продукция, являющаяся частью Troax Group, соответствует строгим международным стандартам. Устанавливая лотки Vichnet, вы получаете долговечное качество.

4. Полный ассортимент аксессуаров
Мы предлагаем все аксессуары, необходимые для профессиональной установки:

·Перегородки для разделения кабелей

· Чехлы для защиты

·Отводы, тройники и стояки для изменения направления

·Комплекты заземления для обеспечения безопасности

·Соединительные пластины и разъемы

Заключение

Установка кабельного лотка из проволочной сетки не является сложной задачей, но требует внимания к деталям. Правильное планирование, правильное расстояние между опорами, тщательная прокладка кабелей и соблюдение стандартов безопасности являются ключом к успешной установке.

Если вы вынесете из этого руководства одну вещь, так это следующее: аккуратная-выглядящая установка бесполезна, если через шесть месяцев она выйдет из строя. Предотвращение распространенных ошибок гарантирует, что ваше решение для поддержки кабелей будет надежным, совместимым и простым в обслуживании.
